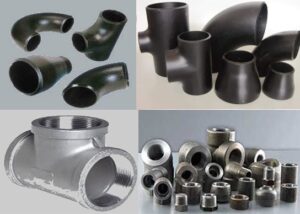

انواع اتصالات فلزی
اتصالات فلزی به ۴ دسته کلی تقسیم میشوند که عبارت هستند از :
- اتصالات جوشی
- اتصالات رزوه ای
- اتصالات ساکت ولد
- اتصالات فلنجی
اتصالات فلزی جوشی
اتصالات فلزی جوشی رایج ترین نوع اتصالات لوله کشی است که امروزه بیشتر از انواع دیگر اتصالات مورد استفاده قرار میگیرد.نوع طراحی و ساخت اتصالات فلزی جوشی به گونه ای است که با استفاده از جوشکاری به لوله قابل اتصال باشند و در مواردی از جمله تغییر جهت و تغییر سایز لوله ، انشعاب گیری و مسدود کردن مسیر لوله مورد استفاده قرار گیرد.
اتصالات فلزی جوشی که امروزه مورد استفاده قرار میگیرد به دو دسته اتصالات مانیسمان (بدون درز) و اتصالات درزدار تقسیم میشود.
اتصالات جوشی مانیسمان
این نوع اتصالات فلزی به صورت جوشی به یکدیگر متصل می شوند و بیشتر برای لوله های مانیسمان و درزدار مورد استفاده قرار می گیرد. اتصالات مانیسمان برای سیستم هایی که در دما و فشار بالا مورد استفاده قرار میگیرند مناسب هستند .این اتصالات برای ضخامت های متفاوت از جمله اتصالات مانیسمان رده ۴۰،SGP و STD پرکاربرد می باشد.
اتصالات جوشی درزدار
نوع دیگر اتصالات فلزی جوشی ،اتصالات سیاه درزدار هستند که تفاوت آن با اتصالات جوشی مانیسمان در فرآیند ساخت و ساز آن ها است.این اتصالات با استفاده از روش قالبگیری و با درز جوش در بدنه آن ها طراحی و ساخته می شود که آستانه تحمل فشار و دمای پایین تری را نسبت به اتصالات مانیسمان دارا می باشند.
قیمت اتصالات درزدار نسبت به اتصالات مانیسمان پایین تر است.
استاندارد هایی که اتصالات فلزی جوشی آن ها را رعایت میکنند عبارتند از :
- استاندارد ASME B16.9 ، ASME B16.28 جهت نمایش مشخصات و تلرانس ابعادی اتصالات جوشی
- استاندارد ASME B16.25 جهت نشان دادن شرایط آماده سازی انتهای اتصالات جوشی
- استاندارد ASME B16.49 جهت نمایش جزئیات نامگذاری
